Modulares Messsystem – Signale synchron und präzise erfassen und verarbeiten

Modulares Konzept

Ein Prozessormodul kann mit bis zu 15 unterschiedlichen I/O-Modulen kombiniert werden. Zur Auswahl stehen Module für diskrete Ein- und Ausgangssignale sowie für besondere technologische Funktionen.

Dabei ist das System jederzeit flexibel erweiterbar, wenn die Anforderungen wachsen. Das skalierbare System bietet somit hohe Investitionssicherheit und erfüllt höchste Ansprüche.

Universelles Prozessormodul als Edge Device einsetzbar

Das Prozessormodul ibaM-DAQ ist ein sehr kompaktes ibaPDASystem, das als Stand-alone-Gerät arbeiten kann. Durch seine kompakte Bauform ist ibaM-DAQ prädestiniert für den Einsatz dicht am Prozess oder der Anlage und überall dort, wo wenig Platz ist. Neben der synchronen Erfassung und Speicherung der Messdaten ist ibaM-DAQ in der Lage, die Daten zu aggregieren und on-board Kennwerte zu berechnen. Diese Kennwerte können ebenfalls lokal gespeichert oder auch an andere Systeme weitergeleitet werden. Dank der zahlreichen Netzwerkschnittstellen kann ibaM-DAQ in beliebige IT-Strukturen integriert werden

Mit weiteren iba-Applikationen, wie beispielsweise ibaInSpectra oder ibaInCycle, lassen sich technologiespezifische Lösungen realisieren. ibaM-DAQ übernimmt dabei eine wichtige Rolle als Edge Device. Mit dem Schnittstellenmodul ibaM-FO-2IO können Sie weitere iba-Geräte über Lichtwellenleiter einkoppeln und damit bereits vorhandene iba-Systeme weiterhin einbinden. Unterstützt werden die ibaNet- Protokolle 32Mbit Flex und 32Mbit.

Deterministische, hochsynchrone Datenerfassung

Ein besonderer Vorteil des ibaMAQ-Systems ist die deterministische und hochsynchrone Messdatenerfassung der verschiedenen Signalquellen. Das Schnittstellenmodul ibaM-FO-2IO fungiert dabei als interner Taktgeber und sorgt so für eine höchst zeitgenaue Messdatenerfassung. Die synchrone Erfassung ist nicht nur über Lichtwellenleiter möglich, sondern auch über Ethernet mit dem ibaNet-Protokoll ibaNet-E. Werden dann noch die ibaNet-E- Teilnehmer über die ibaNet-Schnittstellen angebunden, ist eine hochsynchrone Datenerfassung möglich, welche beispielsweise für schnelle TFRAnwendungen und Anwendungen im Energiesektor erforderlich ist.

Typische Einsatzmöglichkeiten

• Dezentrale Messwerterfassung für lokale Anwendungen, z. B. an Prüfständen, Spritzgussmaschinen, Klein anlagen etc.
• Messungen an beweglichen Anlagen, z. B. Krane, Spezialfahrzeuge etc.
• Messanwendungen in der elektrischen Energietechnik: TFR, PQU
• NVH-Messung
• Schwingungsanalyse
• Einkopplung hochdynamischer Sensordaten

Spezifische Module erweitern den Funktionsumfang

Im Zuge des Ausbaus von ibaMAQS werden nach und nach weitere I/O-Module, Bussniffer sowie spezielle Technologiemodule hinzukommen, die das Anwendungsspektrum des Systems kontinuierlich erweitern.

Kommunikationsmodul für Standardanwendungen

Für Anwendungsfälle, in denen keine lokale Messwertverarbeitung und -aufzeichnung erforderlich ist, gibt es das Kommunikationsmodul ibaM-COM. Damit ist es möglich, dezentral erfasste Messwerte an zentrale ibaPDA-Systeme zeitlich deterministisch über Ethernet (ibaNet-E) zu übertragen. Dabei werden mehrere dezentrale Systeme synchron mit einer gemeinsamen Abtastfrequenz erfasst.

Eine Ausgabe von einem zentralen ibaPDA-System über dezentral verteilte I/O-Systeme ist ebenfalls möglich. Die Konfiguration wird einheitlich vom zentralen ibaPDA-System aus vorgenommen (plug and play). Beim Einsatz des Kommunikationsmoduls ist kein Prozessormodul erforderlich.

Breite Modulpalette

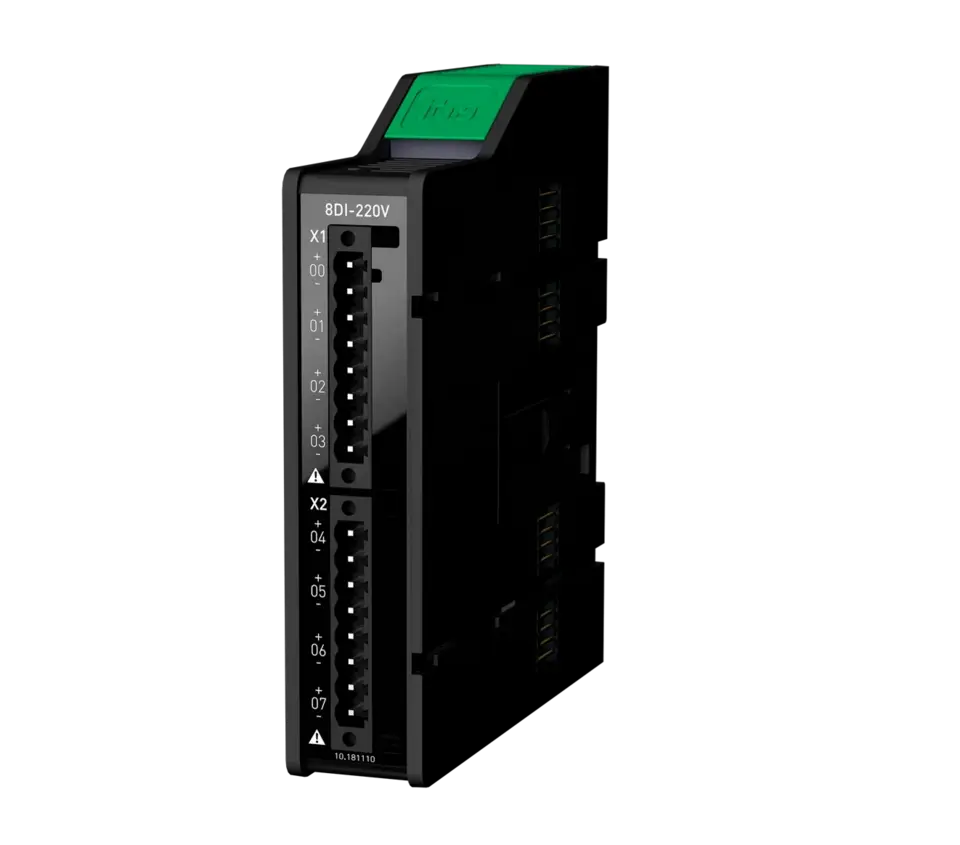

Die I/O-Module des Systems werden im Endausbau alle wichtigen Signalarten abdecken, wie z. B. analoge und digitale Ein- und Ausgänge, Zählereingänge und Schwingungssignale. Speziell für Anwendungen in der Mittel- und Hochspannungstechnik stehen Module für die Messung an Strom- und Spannungswandlern zur Verfügung. Die Anzahl der Messkanäle pro Modul ist bewusst klein gehalten, um eine optimale Skalierbarkeit zu gewährleisten.

Datenaustausch in alle Richtungen

Das Prozessormodul ibaM-DAQ unterstützt zahlreiche Kommunikationsprotokolle auf Ethernet- Basis. Dank der integrierten ibaPDA-Software stehen sowohl ibaNet- als auch Standard-Ethernet- Schnittstellen zur Verfügung.

Letztere ermöglichen mit einer Vielzahl unterschiedlicher Protokolle den Datenaustausch mit den meisten SPS- und Automatisierungssystemen sowie mit Datenbanken, Cloud-Anbietern und Message Brokern. Dabei kann ibaM-DAQ sowohl Daten empfangen als auch senden. Standardprotokolle wie OPC DA, OPC UA, SNMP, TCP, UDP, MQTT und andere Cloud-Schnittstellen lassen praktisch keine Wünsche offen. Spezielle Protokolle, wie z. B. IEC 61850 für intelligente Schutzgeräte in der Energietechnik, ermöglichen die Datenerfassung in branchenspezifischen Systemen. Auch für die Kommunikation mit ausgewählten Messsystemen, z. B. Temperaturscanner, 3D-Scanner usw. stehen herstellerspezifische Protokolle zur Verfügung.

Hochpräzise Erfassung

Mit einer Auflösung von 24 Bit bei der A/D-Wandlung sind die I/O-Module auch für sehr anspruchsvolle Messaufgaben gerüstet. Darüber hinaus bieten die Module kalibrierte A/DWandler und galvanisch getrennte Kanäle. Die Abtastung aller Kanäle erfolgt parallel und synchron, die Abtastrate kann bei einigen Modulen frei auf bis zu 500 kS/s eingestellt werden.

Clevere Mechanik

ibaMAQS vereint hohe Funktionalität mit einem innovativen Mechanikkonzept in einer äußerst kompakten Bauform. Bei der Entwicklung standen einfache Handhabung und schneller Einbau bzw. Austausch der Module im Fokus. Die Module werden einfach auf eine Hutschiene gesteckt und sind dank der neuartigen Modulverbindungstechnik sofort mechanisch und elektronisch verbunden. Mit dem integrierten Betätigungshebel kann die Verbindung wieder gelöst und das Modul herausgenommen oder gewechselt werden.

Die Reihenfolge der Module spielt keine Rolle. Lediglich ein Prozessor- bzw. Kommunikationsmodul muss stets links am Anfang der Reihe sitzen. Einfacher geht es nicht. Die Beschriftung sowie die Status- und Diagnoseanzeigen ermöglichen eine eindeutige Zuordnung und Ablesbarkeit der Kanäle. Abhängig vom Modul werden auch Fehler wie Drahtbruch oder Kurzschluss angezeigt.
